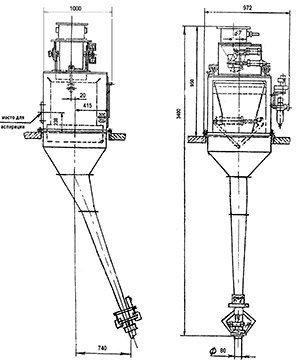

Дозатор АД-50-РКЗ-10

Призначення дозатора

Дозатор АД-50-РКЗ-10 складається з таких частин:

Для обліку продукту, що фасується, пропонуємо програму, яка встановлюється на комп’ютері. Підключившись до вагодозуючих контролерів комплексу, є можливість фіксувати данні фасування у вигляді таблиць формату Excel по кожній дозі, включаючи такі данні як дату й час дозування, задану вагу та вагу фактичної дози, а також її похибку, з сумуючими підсумками за певний період фасування.

Монтаж дозатора

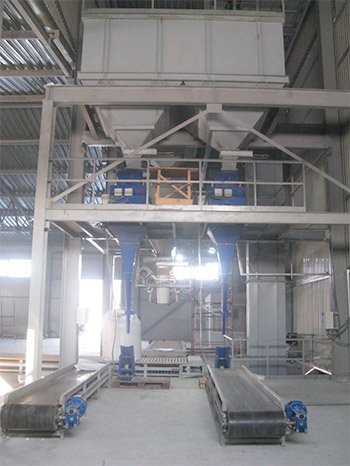

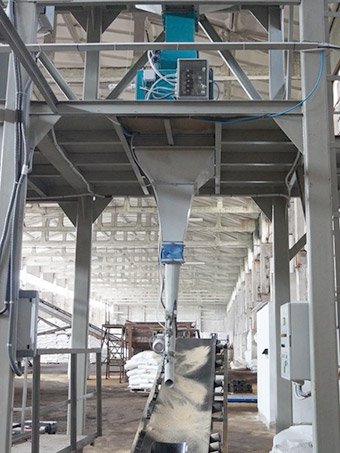

Такого типу дозатори поставляються в розібраному вигляді і монтуються в приміщенні, захищеному від зовнішніх атмосферних чинників (опадів, вітру та ін.), на підготовлену металеву стаціонарну інсталяційну конструкцію з майданчиками на різних рівнях за висотою. Металоконструкції мають бути встановлені на рівну і тверду поверхню і надійно закріплені, щоб виключити їх коливання та вібрації. Ці дозатори можуть входити до складу розвантажувально-фасувального комплексу, що складається з декількох дозаторів різного типу та розвантажувальної транспортної лінії.

Принцип дії.

Дозатор має можливість фасувати в ручному і автоматичному режимі.

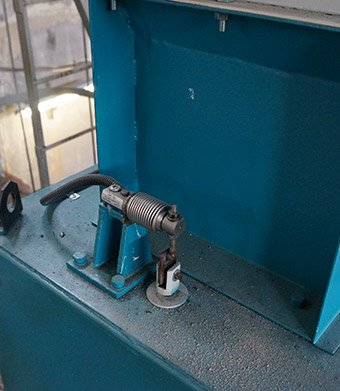

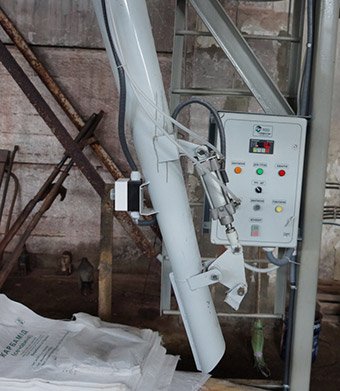

В автоматичному режимі доза, що задана, формується в бункері тензометричному автоматично. Для вибору автоматичного режиму необхідно повернути перемикач «Руч-Авт» в положення «Авт». При натисканні кнопки «Пуск», що на пульті керування, дозатор спочатку обнулиться, а потім відкриється дозуюча заслінка в положення «грубо» для завантаження дози в бункер. В цей час на моніторі контролера відобразиться вага завантажувального продукту  нетто. Недосипавши до заданої дози, заслінка перейде в положення «точно», і досипле продукт більш точніше до заданої ваги. При відкритій дозуючій заслінці на пульті керування дозатором засвічується лампа жовтого кольору «завантаження». Як тільки доза сформується, дозуюча заслінка закриється, а на пульті керування засвітиться лампа зеленого кольору «доза готова». Заздалегідь можна закріпити мішок, заправивши його клапаном на носик розгінної труби і натиснувши на кнопку «Затиск», що на пульті по місцю. Якщо мішок не закріплений, дозатор, сформувавши дозу буде очікувати. Як тільки закріпиться мішок і сформується задана доза в бункері тензометричному, відкриється розвантажувальна заслінка, і доза з бункера тензометричного миттєво вивантажиться в приймальний бункер, а з нього по розгінній трубі засипиться в клапанний мішок. Під час висипки продукту в мішок, його буде струшувати струшувально-перекидальний пристрій, а за цей час в бункері тензометричному буде формуватися наступна доза. Як тільки зважена доза вивантажиться в мішок, затискач звільнить його, а струшувально-перекидальний пристрій скине на відвідний конвеєр. В цей час наступна доза буде вже сформована в бункері тензометричному і очікувати, коли закріплять наступний мішок.

Для фасування в ручному режимі потрібно перемикач «Руч-Авт» повернути в положення «Руч». В ручному режимі завантаження бункера тензометричного виконується, натискаючи і утримуючи кнопку «Завантаження» і слідкуючи за вагою на індикаторі контролера, що на пульті керування дозатора. Розвантаження бункера виконується, натискаючи і утримуючи кнопку «розвантаження», при умові, що мішок закріплений.

Технічні данні:

• Виготовлення, монтаж, наладка, запуск «під ключ».
