    Дозатор ДН-1000БВ з «верхнім» принципом зважування

    Призначення дозатора

    Дозатор ДН-1000БВ стаціонарного монтажу, призначений для фасування гранульованих та інших сипучих продуктів в м’які контейнери типу «біг-бег», в якому доза формується в тензометричному бункері. Такий тип дозатора пришвидшить процес фасування за рахунок одночасного виконання декількох операцій в циклі. Також даний дозатор має вищу точність дозування за рахунок мінімізації впливу механічних чинників на процес зважування. Дозатор ДН-1000БВ поставляється в комплекті з відвідним конвеєром або відвідним візком, які служать для відводу біг-бега з зони фасування. Всі елементи дозатора, які дотичні з продуктом, можуть бути виготовлені з нержавіючої сталі.

    Дозатор ДН-1000БВДо складу дозатора ДН-1000БВ входять:

    • Бункер накопичувальний довільного об’єму з ручною шиберною засувкою;
    • Бункер тензометричний;
    • Комплект тензодатчиків;
    • Засувка дозуюча з пневмоприводом і функцією «грубо-точно»;
    • Засувка розвантаження з пневмоприводом;
    • Вентилятор роздуву мішка з пневмоканалом;

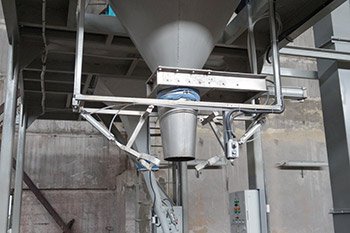

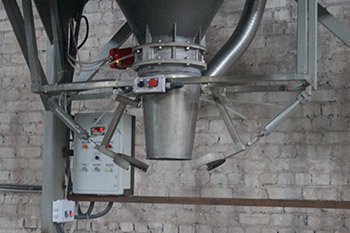

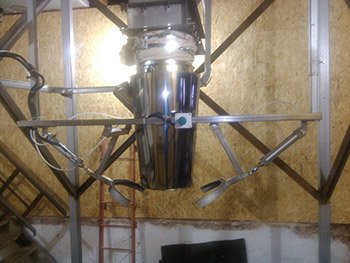

    • Фасувальний вузол з системою затиску мішка з пневмоприводом;

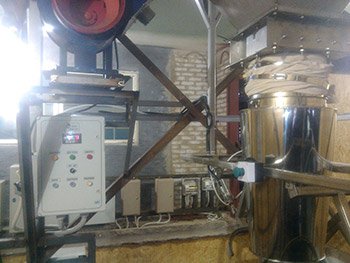

    • Пульт керування дозатором в удароміцній електротехнічній шафі з IP65 на базі спеціалізованого вагодозуючого контролера (RS485 Modbus RTU);
    • Шафа пневматична з блоком підготовки повітря та пневморозподільниками до пневмоприводів виконавчих механізмів дозатора.
    На випадок відсутності пневмомережі дозатор може бути укомплектований компресором та осушувачем повітря.

    Для обліку продукту, що фасується, пропонуємо програму, яка встановлюється на комп’ютері. Підключившись до вагодозуючих контролерів комплексу, є можливість фіксувати данні фасування дозаторів у вигляді таблиць формату Excel по кожній дозі, включаючи такі данні як дату й час дозування, задану вагу та вагу фактичної дози, а також її похибку, з сумуючими підсумками за певний період фасування.

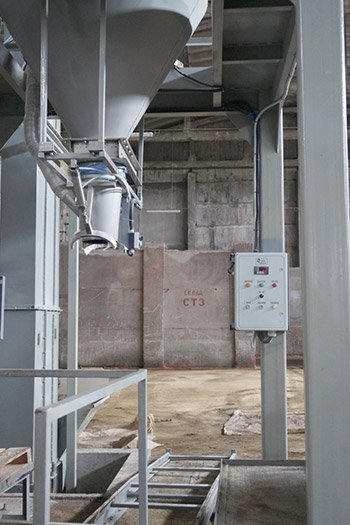

    Дозатор ДН-1000БВ стаціонарного монтажуДозатор ДН-1000БВ може поставлятися в двох комплектаціях: в модульній та рамочній.

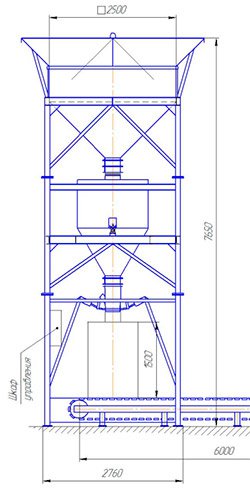

    До складу модульної комплектації дозатора входять металеві конструкції, на які монтуються всі вузли дозатора: вузол накопичення, вузол зважування та вузол фасування. В такій комплектації в зборі дозатор буде готовий до роботи. Дозатор ДН-1000БВ також може поставлятися в комплекті з конвеєром або норією для завантаження сипучого продукту в накопичувальний бункер. Для сигналізації заповнення накопичувального бункера, а також припинення подачі сировини, бункер комплектується датчиком верхнього рівня. Дозатори в такій комплектації поставляються в напіврозібраному вигляді, просты в монтажу, з можливістю транспортування з місця на місце.

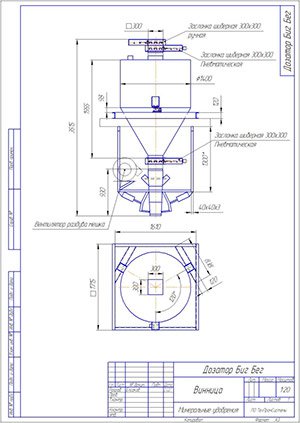

    До складу рамочної комплектації входять лише вузли дозатора, які необхідно буде кріпити на підготовлену металеву стаціонарну інсталяційну конструкцію з майданчиками на різних рівнях за висотою. В такій комплектації до дозатора додається рама з монтажними кріпленнями під тензодатчики, на яку встановлюється тензометричний бункер. Дозатор повинен бути встановлений в приміщені, захищеному від зовнішніх атмосферних чинників (опадів, вітру та ін..), на рівну і тверду поверхню. Металоконструкції мають бути надійно закріплені, щоб виключити їх коливання та вібрації. Ці дозатори входять до складу розвантажувально-фасувального комплексу, що складається з декількох дозаторів та розвантажувальної транспортної лінії.

    Принцип дії.

    Принцип діїДозатор має можливість фасувати в ручному і автоматичному режимі.

    В автоматичному режимі доза, що задана формується в бункері тензометричному автоматично. При натисканні кнопки «Пуск», що на пульті керування, дозатор обнулиться, і відкриється дозуюча шиберна засувка в положення «грубо». В цей час на моніторі контролера відобразиться вага завантаження біг-бега нетто. Недосипавши до заданої дози, засувка перейде в положення «точно», і досипить продукт до заданої ваги. При відкритій дозуючій засувці на пульті керування дозатором засвічується лампа жовтого кольору «Завантаження». Як тільки доза сформується, дозуюча засувка закриється, а на пульті керування засвітиться лампа зеленого кольору «Доза готова». Заздалегідь можна закріпити вкладку біг-бега до вивантажувального патрубка дозатора, заправивши його та натиснувши кнопку «Затиск», що на пульті по місцю. Якщо біг-бег не закріплений, дозатор, сформувавши дозу буде очікувати. Як тільки закріпиться мішок і сформується задана доза в бункері тензометричному, увімкнеться вентилятор роздуву, щоб розправити біг-бег, на заданий проміжок часу. Коли вентилятор вимкнеться, відкриється розвантажувальна засувка, і доза з тензометричного бункера висипиться в біг-бег.

    Після того як доза висипиться, розвантажувальна засувка закриється, а затиск звільнить вкладку біг-бега, дозатор почне формувати наступну дозу. За цей час є можливість відвести біг-бег з зони фасування за допомогою відвідного транспортера або візка і закріпити наступний біг-бег.

    Принцип діїВ ручному режимі завантаження бункера тензометричного виконується, шляхом натискання і утримуючи кнопку «Завантаження», і слідкуючи за вагою на індикаторі контролера, що на пульті керування дозатора. Розвантаження бункера виконується, натискаючи і утримуючи кнопку «Розвантаження», при умові, що біг-бег закріплений.



    Технічні данні:

    № п/п Показник Од. вим. Величина
    1
    Доза фасування кг 200 ÷ 1000
    2
    Насипна маса продукту т/м3 0,65 ÷ 1,1
    3
    Максимальна продуктивність при дозі 1000кг доз/час 60
    4
    Дискретність завдання дози кг 0,2
    5
    Клас точності при вазі дози, 1000кг 0,25
    6
    Температура при експлуатації С0 0 ÷ +35
    7
    Напруга живлення змінного струму частотою 50Гц В 380 ÷ 400
    8
    Тиск повітря живлення кгс/см2 4 ÷ 6
    9
    Встановлена потужність з конвеєром включно кВт 6,0
    • Виготовлення, монтаж, наладка, запуск «під ключ».
    • Так-як  «Веда-Техно» являється виробником дозатора, ми можемо розробити індивідуальну конструкцію під конкретні потреби клієнта.

    Технічні данні ТОВ «ВФ Веда-Техно»
